金钱猫EPON+EOC系统网络整改方案
发表于:2018-12-06 浏览831次 |
Ø 方案概述:
本项目为通过同轴线缆开展宽带及其他增殖业务,采用金钱猫EPON+低频EOC改造方案,即通过在广电同轴电缆中增加金钱猫EOC设备将宽带信号以OFDM方式调制成低频段,通过同轴电缆传输,然后在客户端调制分离出数据信号,从而实现宽带接入。
Ø 采用设备:
跨接器:MC221。
Ø 整改方案:

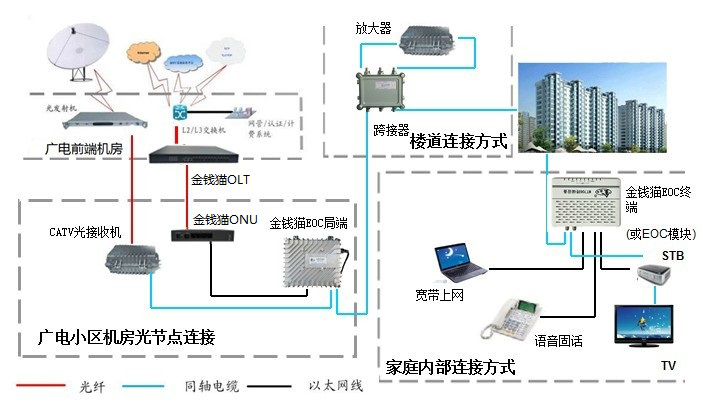

图3.3.3-1 总体方案示意图
在机房将上联网络信号通过金钱猫OLT,通过光纤传输到小区光节点,在小区光节点处,使用金钱猫ONU进行光电转换,转换出来的网络数据信号进入金钱猫EOC局端。在金钱猫EOC局端中,将网络数据信号,调制到7.5~68MHz的低频信号,通过同轴电缆网络,进入用户端。在用户端,连接金钱猫EOC终端,解调出网络数据信号,连接至电脑,实现上网。
根据某小区网络现状,依照上述说明进行相应的整改,在前端机房设立一台金钱猫OLT设备,将网络数据通由光纤传输至各个光节点,在每个光节点处,增设1台金钱猫ONU设备以及2台金钱猫EOC局端设备,以满足双向网络的业务需求,线路中放大器处使用金钱猫过流型跨接器,将网络数据进行跨接。在用户端,连接金钱猫EOC终端,解调出网络数据,就可以在用户端发展多业务。
