OLT（Optical Line Terminal）光线路终端，用于连接光纤干线的终端设备。OLT是一个多业务提供平台，同时支持IP业务和传统的TDM业务，放置在城域网边缘或社区接入网出口，收敛接入业务并分别传递到IP网。EPON无源光网络系统组网灵活，下联半径20公里范围内处于业务接入点的多个终端, 构成 EPON系统网络。该系统可支持多种业务模式，适应多种工作环境，为用户提供FTTx系列解决方案。

OLT机箱图：

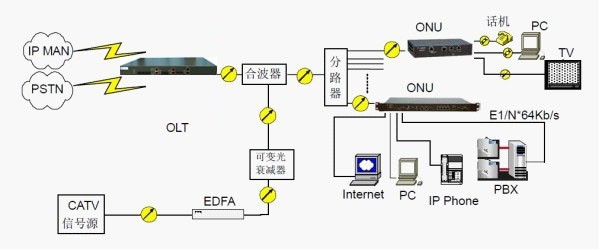

EPON网络由OLT、ODN和ONU三部分组成。OLT属于接入网的业务节点侧设备，OLT上连局端设备，如果光信号过于强（有时因为距离短光信号损耗小）需要加上衰减器。OLT下联ONU，在两者之前接分光器。OLT主要完成PON网络的上行接入和通过ODN网络（光纤和无源分光器组成）和ONU设备相连，一般采用1：32或1：64的比例组成整个PON网络。一般PON口通过单根光纤和ODN网相连，ONU下行采用广播方式，ONU设备选择性接收。上行采用共享方式。PON技术的发展经历了APON/BPON、EPON和GPON的过程，正向10G PON和WDM PON演进。PON技术因部署灵活、成本逐步降低，已经被广泛采用，成为当前固定宽带接入的主要方式。有OLT的典型组网方式如下图：

OLT功能

1.      业务汇聚；

2.      集中网络管理；

3.      管理设备的网元，实现基于业务的安全管理和配置管理；

4.      监测、管理设备及端口，进行业务开通和用户状态监测；

5.      向ONU(光网络单元）以广播方式发送以太网数据；

6.      发起并控制测距过程，并记录测距信息；

7.      针对不同用户的QoS/SLA要求进行带宽分配，即控制ONU发送数据的起始时间和发送窗口大小。

8.      OLT路由功能测试方法可用CDRouter进行全自动测试。

OLT一方面将承载各种业务的信号在局端进行汇聚，按照一定的信号格式送入接入网络以便向终端用户传输；另一方面将来自终端用户的信号按照业务类型分别送入各种业务网中。OLT的功能可分为三部分：一、核心部分，包括汇聚分发、业务处理和ODN适配功能；二、业务部分，提供业务接口功能，包括接口适配、接口保护等，以及在需要时具有特定业务的信令处理和媒质传输制式的转换功能；三、公共部分，包括供电与OAM功能。

OLT技术标准

²        环境温度长期工作环境：-5℃～+45℃ 　　

²        短期工作环境：-25℃～+55℃ 　　

²        工作环境湿度 　　

²        长期工作环境：5%RH～95%RH 　　

²        短期工作环境：工作10%RH～100%RH 　　

²        气压环境70kPa～106kPa 　　

²        海拔高度4000m以内 　　

²        单框满配置最大功耗：150W 　　

²        MCUA 26W 　　

²        供电方式：直流供电

²        工作电压范围-38.4V～-57.6V

OLT设备

在PON技术应用中,OLT设备是重要的局端设备，它实现的功能是：1、与前端（汇聚层）交换机用网线相连，转化成光信号，用单根光纤与用户端的分光器互联。2、实现对用户端设备ONU的控制、管理、测距等功能。3、OLT设备和ONU设备一样，也是光电一体的设备。
