1、PON技术发展

光纤接入从技术上可分为两大类：有源光网络(AON，Active Optical Network)和无源光网络(PON，Passive Optical Network)。1983年，ＢＴ实验室首先发明了ＰＯＮ技术；PON是一种纯介质网络，由于消除了局端与客户端之间的有源设备，它能避免外部设备的电磁干扰和雷电影响，减少线路和外部设备的故障率，提高系统可靠性，同时可节省维护成本，是电信维护部门长期期待的技术。PON的业务透明性较好，原则上可适用于任何制式和速率的信号。目前基于PON的实用技术主要有APON/BPON、GPON、EPON/GEPON等几种，其主要差异在于采用了不同的二层技术。

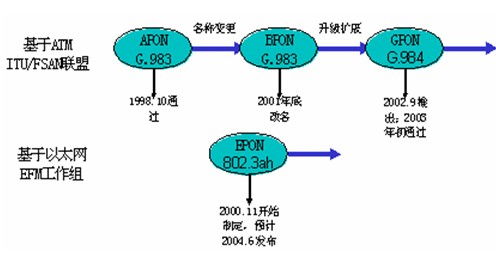

图1 PON的两个主要标准体系

APON是上世纪90年代中期就被ITU和全业务接入网论坛（FSAN）标准化的PON技术，FSAN在2001年底又将APON更名为BPON，APON的最高速率为622Mbps，二层采用的是ATM封装和传送技术，因此存在带宽不足、技术复杂、价格高、承载IP业务效率低等问题，未能取得市场上的成功。

为更好适应IP业务，第一英里以太网联盟（EFMA）在2001年初提出了在二层用以太网取代ATM的EPON技术，IEEE 802.3ah工作小组对其进行了标准化，EPON可以支持1.25Gbps对称速率，随着光器件的进一步成熟，将来速率还能升级到10Gbps。由于其将以太网技术与PON技术完美结合，因此成为了非常适合IP业务的宽带接入技术。对于Gbps速率的EPON系统也常被称为GEPON。100M的EPON与1G的EPON的不同在速率上的差异，在其中所包含的原理和技术，是一致的，目前业界主要推广的是GEPON，百兆位的EPON也有不多的一些应用。在后面文档中提到的EPON，如果没有特别说明，都是指千兆位的GEPON。

EPON是几种最佳的技术和网络结构的结合。EPON采用点到多点结构，无源光纤传输方式，在以太网上提供多种业务。目前，IP/Ethernet应用占到整个局域网通信的95%以上，EPON由于使用上述经济而高效的结构，从而成为连接接入网最终用户的一种最有效的通信方法。10Gbps以太主干和城域环的出现也将使EPON成为未来全光网中最佳的最后一公里的解决方案。

在一个EPON中，不需任何复杂的协议，光信号就能准确地传送到最终用户，来自最终用户的数据也能被集中传送到中心网络。在物理层，EPON使用1000BASE的以太PHY，同时在PON的传输机制上，通过新增加的MAC控制命令来控制和优化各光网络单元(ONU)与光线路终端(OLT)之间突发性数据通信和实时的TDM通信，在协议的第二层，EPON采用成熟的全双工以太技术，使用TDM，由于ONU在自己的时隙内发送数据报，因此没有碰撞，不需CDMA/CD，从而充分利用带宽。另外，EPON通过在MAC层中实现802.1p来提供与APON/GPON类似的QoS。

在EFMA提出EPON概念的同时，FSAN又提出了GPON，FSAN与ITU对其进行了标准化，其技术特色是在二层采用ITU-T定义的GFP（通用成帧规程）对Ethernet、TDM、ATM等多种业务进行封装映射，能提供1.25Gbps和2.5Gbps下行速率，和155M、622M、1.25Gbps、2.5Gbps几种上行速率，并具有较强的OAM功能。如果不考虑EPON可以看得到的不久将提升到10Gbps速率（10G以太网已经成熟），当前在高速率和支持多业务方面，GPON有优势，但技术的复杂和成本目前要高于EPON，产品的成熟性也逊于EPON。

光纤接入从90年代初就走上了舞台，总的说来是一种“说得多，做得少”的技术。PON系统无疑是其中佼佼者，EPON与GPON，两种技术各有千秋，无论是EPON技术还是GPON技术，其应用在很大程度上决定于光纤接入成本的快速降低和业务需求，而价格则是最核心因素，ADSL的发展就充分证明了这一点。

实现全光纤的FTTH是宽带接入的发展方向，但是实现全部的光纤接入，需要一个过程。设备、光纤、工程成本和应用的业务需求，都是其广泛推广与使用的关键因素。第一步从FTTB开始，充分利用PON的技术，和现有的以太网的优势（成本底、使用广），然后逐步过渡到FTTH是一条比较合理的选择。

2. EPON的基本原理

与其它PON技术一样，EPON技术采用点到多点的用户网络拓扑结构，利用光纤实现数据、语音和视频的全业务接入的目的。

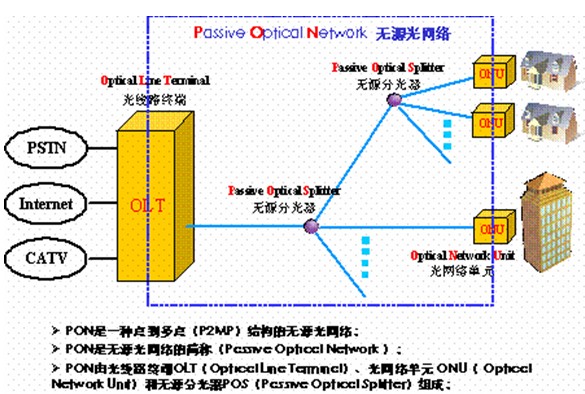

图2 EPON原理

EPON的系统结构如图2所示。 一个典型的Ethernet over PON系统由OLT、ONU、POS组成。OLT（Optical Line Terminal）放在中心机房，ONU（Optical Network Unit）放在用户设备端附近或与其合为一体。POS（Passive Optical Splitter）是无源光纤分支器，是一个连接OLT和ONU的无源设备，它的功能是分发下行数据，并集中上行数据。EPON中使用单芯光纤，在一根芯上转送上下行两个波（上行波长：1310nm，下行波长：1490nm，另外还可以在这个芯上下行叠加1550nm的波长，来传递模拟电视信号）。

OLT既是一个交换机或路由器，又是一个多业务提供平台，它提供面向无源光纤网络的光纤接口（PON接口）。根据以太网向城域和广域发展的趋势，OLT上将提供多个1 Gbps和10Gbps的以太接口，可以支持WDM传输。OLT还支持ATM、FR以及OC3／12／48／192等速率的SONET的连接。如果需要支持传统的TDM话音，普通电话线（POTS）和其他类型的TDM通信（T1／E1）可以被复用连接到出接口，OLT除了提供网络集中和接入的功能外，还可以针对用户的QoS／SLA的不同要求进行带宽分配，网络安全和管理配置。OLT根据需要可以配置多块OLC（Optical Line Card），OLC与多个ONU通过POS（无源分光器）连接，POS是一个简单设备，它不需要电源，可以置于相对宽松的环境中，一般一个POS的分光比为8、16、32、64，并可以多级连接，一个OLT PON端口下最多可以连接的ONU数量与设备密切相关，一般是固定的。在EPON中系统，OLT到ONU间的距离最大可达20km。

在下行方向，IP数据、语音、视频等多种业务由位于中心局的OLT，采用广播方式，通过ODN中的1：N无源分光器分配到PON上的所有ONU单元。在上行方向，来自各个ONU的多种业务信息互不干扰地通过ODN中的1：N无源分光器耦合到同一根光纤，最终送到位于局端OLT接收端。

根据ONU在所处位置的不同，EPON的应用模式又可分为FTTC（光纤到路边）、FTTB（光纤到大楼）、光纤到办公室(FTTO)和光纤到家(FTTH)等多种类型。

在FTTC结构中，ONU放置在路边或电线杆的分线盒边，从ONU到各个用户之间采用双绞线铜缆；传送宽带图像业务，则采用同轴电缆。FTTC的主要特点之一是到用户家里面部分仍可采用现有的铜缆设施，可以推迟入户的光纤投资。从目前来看，FTTC在提供2 Mbps以下窄带业务时是OAN（称光纤接入网）中最现实、最经济的方案，但如需提供窄带与宽带的综合业务,则这一结构不甚理想。

在FTTB结构中，ONU被直接放到楼内，光纤到大楼后可以采用ADSL、Cable、LAN，即FTTB+ADSL、FTTB+Cable和FTTB+LAN等方式接入用户家中。FTTB与FTTC相比，光纤化程度进一步提高，因而更适用于高密度以及需提供窄带和宽带综合业务的用户区。 FTTO和FTTH结构均在路边设置无源分光器，并将ONU移至用户的办公室或家中，是真正全透明的光纤网络，它们不受任何传输制式、带宽、波长和传输技术的约束，是光纤接入网络发展的理想模式和长远目标。

3. EPON的技术优点

EPON的优点主要表现在：

u       相对成本低，维护简单，容易扩展，易于升级。EPON结构在传输途中不需电源，没有电子部件，因此容易铺设，基本不用维护，长期运营成本和管理成本的节省很大；EPON系统对局端资源占用很少，模块化程度高，系统初期投入低，扩展容易，投资回报率高；EPON系统是面向未来的技术，大多数EPON系统都是一个多业务平台，对于向全IP网络过渡是一个很好的选择。

u       提供非常高的带宽。EPON目前可以提供上下行对称的1.25Gbps的带宽，并且随着以太技术的发展可以升级到10Gbps。

u       服务范围大，EPON作为一种点到多点网络，可以利用局端单个光模块及光纤资源，服务大量终端用户。

u       带宽分配灵活，服务有保证。对带宽的分配和保证都有一套完整的体系。EPON可以通过DBA(动态带宽算法)、DiffServ、PQ/WFQ、WRED等来实现对每个用户进行带宽分配，并保证每个用户的QoS。

4. EPON的传输原理

EPON与APON最大的区别是EPON根据IEEE802.3协议，包长可变至1518字节传送数据，而APON根据ATM协议，按照固定长度53个字节包来传送数据，其中48个字节负荷，5个字节开销。这种差别意味着APON运载IP协议的数据效率低且困难。用APON传送IP业务，数据包被分成每48个字节一组，然后在每一组前附加上5个字节开销。这个过程耗时且复杂，也给OLT和ONU增加了额外的成本。此外，每一48个字节段就要浪费5个字节，造成沉重的开销，即所谓的ATM包的税头。相反，以太网传送IP流量，相对于ATM开销急剧下降。

EPON从OLT到多个ONU下行传输数据和从多个ONU到OLT上行数据传输是十分不同的。所采取的不同的上行/下行技术分别如图3所示：

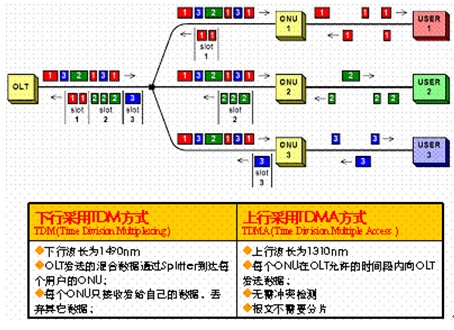

图3  EPON上行/下行技术

当OLT启动后，它会周期性的在本端口上广播允许接入的时隙等信息。ONU上电后，根据OLT广播的允许接入信息，主动发起注册请求，OLT通过对ONU的认证（本过程可选），允许ONU接入，并给请求注册的ONU分配一个本OLT端口唯一的一个逻辑链路标识（LLID）。

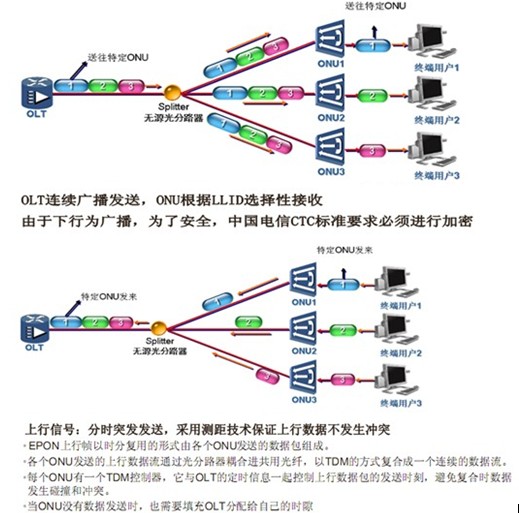

图4  上下行传输原理

数据从OLT到多个ONU以广播式下行（时分复用技术TDM），根据IEEE802.3ah协议，每一个数据帧的帧头包含前面注册时分配的、特定ONU的逻辑链路标识（LLID），该标识表明本数据帧是给ONU（ONU1、ONU2、ONU3......ONUn）中的唯一一个。另外，部分数据帧可以是给所有的ONU（广播式）或者特殊的一组ONU（组播），在图3的组网结构下，在分光器处，流量分成独立的三组信号，每一组载到所有ONU的信号。当数据信号到达ONU时，ONU根据LLID，在物理层上做判断，接收给它自己的数据帧，摒弃那些给其它ONU的数据帧。举例，图3中，ONU1收到包1、2、3，但是它仅仅发送包1给终端用户1，摒弃包2和包3。

对于上行，采用时分多址接入技术（TDMA）分时隙给ONU传输上行流量。当ONU在注册时成功后，OLT会根据系统的配置，给ONU分配特定的带宽，（在采用动态带宽调整时，OLT会根据指定的带宽分配策略和各个ONU的状态报告，动态的给每一个ONU分配带宽，动态带宽调整的进一步说明见后面章节）。带宽对于PON层面来说，就是多少可以传输数据的基本时隙，每一个基本时隙单位时间长度为16ns。在一个OLT端口（PON端口）下面，所有的ONU与OLT PON端口之间时钟是严格同步的，每一个ONU只能够在OLT给他分配的时刻上面开始，用分配给它的时隙长度传输数据。通过时隙分配和时延补偿，确保多个ONU的数据信号耦合到一根光纤时，各个ONU的上行包不会互相干扰。

对于安全性的考虑。上行方向，ONU不能直接接收到其它ONU上行的信号，所以ONU之间的通信，都必须通过OLT，在OLT可以设置允许和禁止ONU之间的通信，在缺省状态下是禁止的，所以安全方面不存在问题。对于下行方向，由于EPON网络，下行是采用广播方式传输数据，为了保障信息的安全，从几个方面进行保障：

Ø         所有的ONU接入的时候，系统可以对ONU进行认证，认证信息，可以是ONU的一个唯一标识（如MAC地址或者是预先写入ONU的一个序列号），只有通过认证的ONU，系统才允许其接入。

Ø         对于给特定ONU的数据帧，其它的ONU在物理层上，也会收到数据，在收到数据帧后，首先会比较LLID（处于数据帧的头部）是不是自己的，如果不是，就直接丢弃，数据不会上二层，这是在芯片层实现的功能，对于ONU的上层用户，如果想窃听到其它ONU的信息，除非自己去修改芯片的实现。

Ø         加密，对于每一对ONU与OLT之间，可以启用128位的AES加密。各个ONU的密钥是不同的。

Ø         VLAN隔离：通过VLAN方式，将不同的用户群、或者不同的业务限制在不同的VLAN，保障相互之间的信息隔离。
