由于广电 EOC 的标准一直没有发布，因此 EOC 市场是百花齐放，需要各地广电客户擦亮眼睛，从芯片的选择、厂家的研发实力、在各地的售后服务能力、在市场的规模应用等多的角度来选择适合自己的方案，并考虑未来的业务需求和技术发展趋势，才能找到合适自己的 EOC 产品和方案，建设好我们双向数字电视网络。

方案相关内容

Home Plug AV 标准是由电力线通信技术领域的权威国际机构 —— 家庭插电联盟制定，此机构自 2000 年成立以来，陆续制定了一系列的 PLC 技术规范，包括 Home Plug1.0 、 Home Plug 1.0-Turbo 、 Home Plug AV 、 HomePlug BPL 、 HomePlug Command & Control ，形成了一套完整的 PLC （在现有电力线上进行模拟信号和数据载波通讯的技术）技术标准体系，基本上覆盖了所有电力通信技术的应用领域。 HomePlug AV 技术在物理层采用具有高级前向纠错、通道预估和自适应能力的 OFDM ，而在 MAC 层则综合使用具有 QoS 保证的 TDMA 时分多址有序接入和 CSMA 竞争接入两种方式，并通过快速自动重发请求 (ARQ) 来保障可靠传送，正因为其高带宽、抗干扰能力强等优势成为众多低频 EOC 厂家的首选。

一、 PLC 技术的组织

     随着高速 PLC 的快速发展，各相关国际组织也越来越多。当前电力线高速通信的国际组织主要有家庭插电联盟 HPA 、 PLC 论坛、 PALAS 、 OPERA 、 UPLC(UNITED POWER LINE COUNCIL) 、 PUA 以及日本的 ECHONET 等。所有这些国际组织都由研究机构及厂商共同组成，其中比较具有影响力的为 HPA 、 PLC Forum 和 OPERA ：

HPA ：以 Intellon 技术为基础，由 Intel 、 Motorola 、 TI 、 GE 、 Cisco 、 Sharp 、 Comcast 等大芯片公司、设备商、运营商共同发起成立的家庭插电联盟（ Homeplug Powerline Alliance ），致力于创造共同的电力线网络通信技术标准，由 Intellon 、 Spidcom 、 Giggle 、 Arkados 等芯片厂商提供技术标准和方案。

CEPCA ：消费电子电力线通信联盟（ Consumer Electronic Power Line Communication Association ），是由日本制造厂家松下、三菱电子、索尼、日立、先锋、三洋、东芝以及雅马哈等公司建立的联盟，采用松下的技术，通过现有的家庭电力线实现家庭内部的各种消费类设备的互联。

UPA ：通用电力线联盟（ Universal Power line Association ），以 DS2 为主成立的标准化联盟，是 DS2 主导的一个组织，和 Opera 一样采用 DS2 技术。

Opera ：开放电力线通信欧洲研究联盟（ Open PLC European Research Alliance ），包括瑞士 ASCOM 集团、西班牙电力线芯片开发商 DS2 、施耐德电气电力线通信等公司，采用 DS2 公司的技术，以推动宽带电力线在欧洲的应用。

二、 PLC 技术的标准发展

欧洲的 BPL 标准化工作：欧洲电工标准化委员 CENELEC 会侧重于电力通信的电磁兼容问题。欧洲电信标准组织 ETSI 制订的技术标准范围较宽，包括家庭联网、宽带接入、两者之间的相互共存、功率谱密度的可编程、电磁兼容等。欧盟设立了开放电力线通信研究联盟 OPERA （ Open PLC European Reserch Alliance ）， 2005 年底完成了大部分接入标准的制订。以西班牙 DS2 公司的技术为基础，经过两年努力， 2006 年正式批准全球第一个开放式接入技术规范。

北美 BPL 标准化工作： HomePlug 联盟于 2001 年推出了速率为 14 Mbit/s 的 1.0 版本技术规范，随后在此基础上加以改进，推出了 HomePlug 1.0 Turbo 规范，只涉及家庭内部联网。 2005 年推出速率为 200 Mbit/s 的 AV 版技术规范，主要用于家庭内部大量音视频数据的联网。计划 2008 年底前推出的 HomePlug BPL 技术规范涵盖了宽带接入和家庭联网，但多次延迟，至今尚未出台。

BPL 的国际标准化工作：国际电信联盟 ITU 正在制定采用家庭同轴电缆、电话线和电力线等三种有线介质联网的统一标准 G.hn 。 2008 年 12 月 ITU 批准了一个关键的标准部分 ITU-T G.9960 ，定义了物理层（ PHY ），物理层传输速率能达到 Gbit/s ，在电力线上的速率能达到 400 Mbit/s 。与此相关的介质访问控制层（ MAC ）规范将在 2009 年 9 月以固件的形式定义完成。

2005 年 7 月，电气和电子工程师学会 IEEE 成立 P1901 工作组，致力于统一电力线宽带通信的技术标准。内容涵盖电力线宽带通信的室内联网和室外宽带接入，以及两者的互操作性三部分。 2008 年 12 月 IEEE P1901 通过了电力线宽带通信的物理层（ PHY ）和介质访问控制层（ MAC ）的技术标准提案。提案包括三个可选项，基于 HomePlug 电力线联盟的 HomePlug AV 技术、基于松下公司的 HDPLC 技术和 ITU-T G.hn 的物理层规范。该提案还需要在 2009 年 2 月的小组会议上投票，如果一切顺利，到 2009 年 11 月将会完成最初草案。

三、 HomePlug 芯片厂家的对比

目前 PLC 的厂家能提供 200M 技术的有 Intellon ， DS2 ， Spidcom ；而 Maxim ， Conexant 等只提供 14M ， 45M 产品。因此重点考察拥有 200M 技术的厂家。

芯片选择不仅需要考虑目前芯片本身的成熟度、满足度，同时要考虑厂家的公司规模，财务，技术实力，技术支持，后续发展规划，以免匆忙选择，出现后续由于厂家的原因导致产品跟不上或者出现严重质量问题。由于 PLC 很多都是使用在家庭互联，并且电力线和电缆的特性还是有较大的区别，如电力线没有阻抗匹配概念，但 Cable 必须考虑，因此需要重点关注芯片厂家对 EOC 市场的看法和技术投入。

Spidcom 是法国公司，产品为 224Mbps ， 2006 年开始销售， 2007 年进入中国，本身公司规模较小，在电力线通信市场占有的份额小，而其方案集成度低，成本高；并且产品后续没有单芯片方案，也没有看到新的路标规划。另外 Spidcom 目前的芯片 OFDM 调制方面还不够完整，把 2 ～ 30M 分成 7 段，每段子信道采用和 WLAN 一样的 OFDM ，即都是相同的 bit ，因此与其他厂家的芯片相比，抗干扰能力要差很多。更重要的是， Spidcom 现有的产品号称是 BPL 标准，但实际上 BPL 标准还没有最终确定和发布。

DS2 是一家提供电力线宽带接入的西班牙公司，产品为 200Mbps,2005 年产品开始销售， 06 年营业额为约 1000 万美金， 07 年不详。欧洲的 Open PLC European Research Alliance （ Opera ）开放电力线通信欧洲研究联盟，采用的就是 DS2 的技术。由于 DS2 一直做宽带电力线技术，因此在接入网管理、运营等特性上考虑都比较完善，是比较适合的技术之一。但公司规模有限，不愿意针对广电同轴电缆进行芯片改进，并且主要精力放在欧洲，特别是西班牙市场，在国内芯片销售价约 $13, 几乎没有国内厂家选用。

Intellon 是电信电力线通信排名第一的美国本土上市公司厂家，行业龙头，于 2002 年开始销售，主要产品为 14Mbps 、 85Mbps 、 200Mbps 等宽带芯片。 Intellon 公司有 20 多年电力线通信研发经验，家庭插电电力线联盟（ Homeplug Powerline Alliance ）的 Homeplug AV 标准就是以 Intellon 技术为基础的，其在物理层特别是电力线抗干扰等有很深的积累，另外其芯片发展上逐步发展单芯片方面，成本控制能力较强，产品路标上后续有 400M 以上的产品，可以满足未来带宽不断发展的需求。

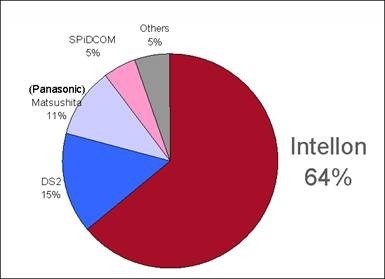

    数据来源 :  Techno Systems Research Co., Ltd





符合 Homeplug AV 和 P1901 的芯片厂家在逐步增加，目前 Intellon 的芯片是完全符合 Homeplug AV 标准，并且能迅速推出符合 P1901 要求的兼容芯片。后续还在积极跟踪 G.hn 的技术发展，开发符合 G.hn 标准的产品。 Giggle 和 Arkados （与 ST 意法半导体合作，是目前 Cable Modem 和机顶盒芯片的主要提供商之一）也宣布现有产品符合 Homeplug 标准，后续兼容 P1901 产品的芯片也将能马上量产。

随着越来越多的芯片厂家的加入，只有基于 Homeplug AV 或 P1901 标准为基础的 EOC 产品才越来越有竞争优势。

四、金钱猫的芯片选择方案

由于 PLC 技术目前主要在家庭网络中使用，其接入层特性，如 MAC 地址容量、 MAC 层点对多点的调度、同轴线路质量评估、诊断等功能大多都不能满足广电同轴接入的需求，例如在频率范围选择上， PLC 产品都是 1.8~30MHz ，而广电的分支、分配器的工作频率是 5MHz ～ 1GHz ，与同轴电缆相连设备（如电视机、 DVD 、机顶盒等）的干扰汇聚噪声也主要是集中在低频段 7MHz 以下，并且 7MHz 以下的干扰很难进行滤除，因此需要芯片厂家对频率使用范围向上进行平移，所以要把 PLC 技术真正应用到广电同轴电缆的 EOC 改造上，必然要求芯片厂家对 PLC 技术的 MAC 层进行二次开发，以适应中国的具体国情。

福建金钱猫电子科技有限公司是国内最早开始研发有源 EOC 技术的企业，研发技术始终保持世界一流的水平，领先国内其他厂家。通过对上述芯片厂家研发能力和综合实力的考察和深入沟通，福建金钱猫电子科技有限公司选择了Qualcomm（Qualcomm公司已收购 Intellon 公司）的芯片，基于 HomePlug AV 技术。通过跟 Qualcomm 公司的合作，在 Qualcomm 公司的的芯片技术支持下，福建金钱猫电子有限公司自主开发生产满足同轴接入应用需求且适合中国国情的 EOC 产品。其中， Qualcomm 公司针对广电同轴的特点，把 EOC 芯片的的工作频率调整到 7.5M ~30MHz ，同时考虑到同轴电缆屏蔽好的特点，把电力线要求对一些无线电台频道关闭的子载波全部打开，提高信道传输能力。而福建金钱猫电子科技有限公司在阻抗匹配、输出功率控制、频率范围、 QoS 、带宽管理、多用户、多业务共享、点对多点的 MAC 层调度、用户隔离、 Cable 线路质量评估、线路诊断等各方面对 EOC 产品进行了优化和完善，开发符合同轴网络的接入技术。



（金钱猫科技）
