家庭光纤上网究竟是如何实现的?
发表于:2019-07-23 浏览894次 |
弱电箱里,会有一根光纤。光纤连着我们常说的“光猫”。
这个光猫,学名叫作ONU,光网络单元(Optical Network Unit),用于接收OLT发送的广播数据,PON使用单光纤连接到OLT,然后OLT连接到ONU。
我们都会买一个无线路由器(也就是Wi-Fi路由器)。
路由器连接光猫,然后拨号访问互联网。
无线路由器再把有线信号变成无线信号,分享Wi-Fi信号给家里的无线设备,例如手机、电脑、ipad等。
弱电箱里面的光纤又是哪里来的呢?
一般来说,每栋居民楼都有强电井和弱电井。弱电井里,一般会有一个光分接箱,里面会有分光器,也叫光分路器。
分光器,可以按照1:16或者1:32的比例,将一根光纤分为多路,覆盖相应楼层(或多个楼层)的用户。
分光器分出来的光纤,就分别进入各个住户家中的弱电箱里。

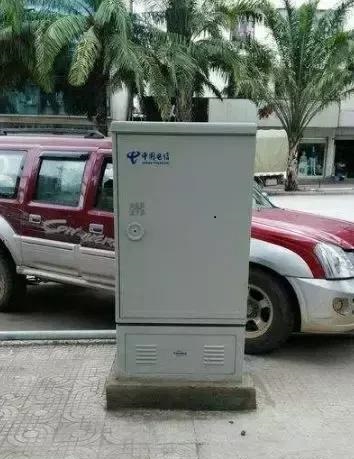

我们经常在马路边上看到这样的一个柜子:
这个柜子,叫做光交箱。其实里面也是大量的光纤。
不管是弱电井里的光纤,还是马路边光交箱里的光纤,都是来自于上一级光设备。这个设备,就是OLT(Optical Line Terminal),光线路终端。
一台OLT设备,会承载一定范围区域的光接入业务,例如一栋大楼或一个居民小区。
OLT、分光器、ONT,共同组成了我们常说的PON网络。
PON,就是Passive Optical Network,无源光网络。
什么是无源?
这个“源”,就是指电源、能量源、功率源。
说白了,没有此类“源”的电子设备,就叫无源设备。再简单一点,无源网络下,你给什么就是什么,没有能量源去进行放大或转换。
无源光网络相比于有源光网络,最大的优点,就是降低了故障率。有源部件,更容易出现故障点。
PON的网络架构如下:
