监控系统的组成部分—前端
发表于:2019-07-18 浏览751次 |
监控系统相信大家都不陌生,在现代城市中,监控系统广泛的应用于工厂,商场,写字楼,家庭,道路要点等等地方。对于监控系统,大家都了解多少呢?监控系统是由哪些部分组成的呢?这些部分在监控系统中都有什么作用呢?今天就一起来了解下这方面的内容。
一个完整的视频监控系统可分为前端 、后端和传输端。这里先论述监控系统前端部分。
(1)普通枪机。
这种摄象机是最普遍的监控摄象机,也就是说它是按照监控摄象机的基本组成结构来制作的。这里要强调的是镜头的区别。在枪机上可以安装普通、长距离和广角镜头。按镜头的标准来说以6.0mm镜头为分界线,比其小的一般为广角镜头,角度一般大于30度。比其大的一般为长距离镜头,距离一般要大于30米。
(2)半球摄象机。
这种摄象机除了外壳和普通枪机不同以外,其他的标准都差不多。

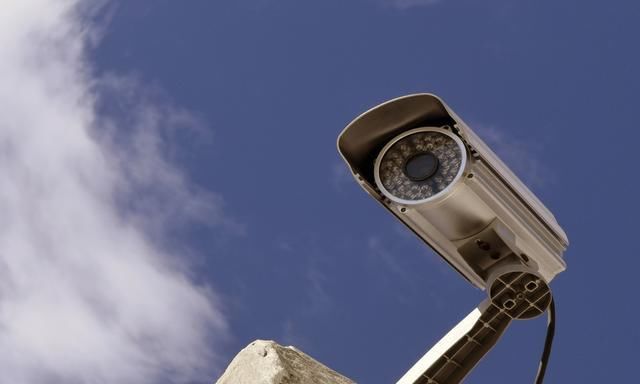

(3)红外摄象机。
这种摄象机就是在普通摄象机的基础上配合红外灯来增强夜视效果的摄象机。有的普通摄象机的CCD就有感红外线功能,对于这种摄象机来说,直接加装红外灯就可以了。有的摄象机本身不含感红外线功能,这就需要对镜头加以要求,必须是可以感红外的镜头加红外灯才能满足要求。
(4)一体化摄象机 。
这种摄象机的使用也非常频繁,它是一种将变焦镜头(分为手动和自动)和摄象机的基本组成元件一起集成起来的一种特殊的监控摄象机。
它一般有两种用途:
一是与球型云台配合使用,也被称为球机中的“机芯”;
二是于红外灯做到一个大的壳子中,被称为红外一体化摄象机。
2、控制云台。
(1)云台 。
云台是承载摄像机进行水平和垂直两个方向转动的装置,内置两个交流电机,负责水平和垂直的运动;水平转动的角度一般为350 度,垂直转动的角度一般为75 度,而且,水平和垂直转动的角度可以通过调节限位开关进行调整。
(2)云台解码器 。
云台解码器,是为带有云台、变焦镜头等可控设备提供驱动电源并与控制设备如矩阵进行通讯的前端设备。通常,解码器可以控制云台的上、下、左、右旋转,变焦镜头的变焦、聚焦、光圈以及对防护罩雨刷器、摄像机电源、灯光等设备的控制,还可以提供若干个辅助功能开关,以满足不同能够用户的实际需要。
3、视频服务器 。
视频服务器主要负责监控网络的数据信息管理和网络客户授权等。视频服务器是由一个或多个模拟视频输入口、图像数字处理器、压缩芯片和一个具有网络连接功能的视频数字处理器所构成。视频服务器将输入的模拟视频信号数字化处理后,以数字信号的模式传送至网络上,从而实现远程实时监控的目的。
