POE分离器12v监控poe网
发表于:2019-01-24 浏览650次 |

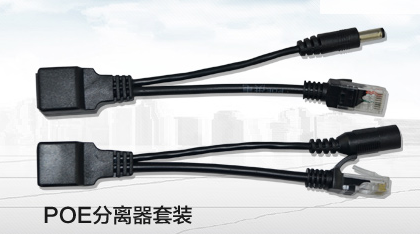

POE分离器套装

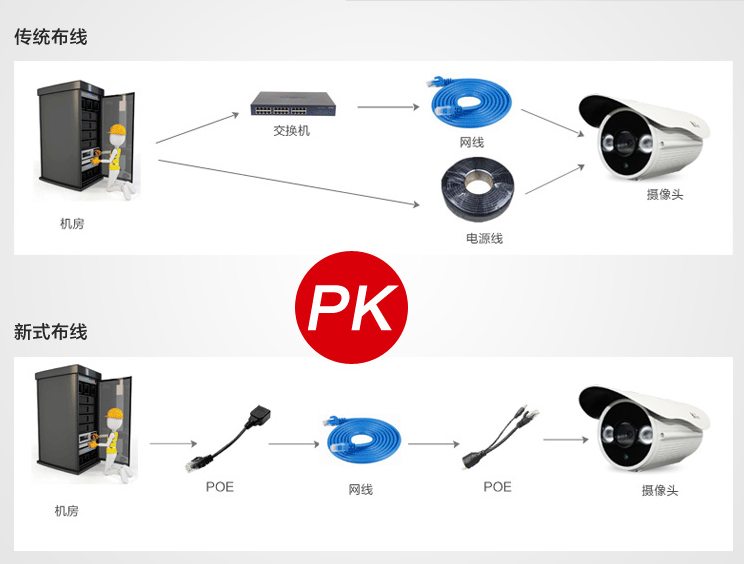

布线场景
优点:设备费用低,省掉poe交换机
安装详解:

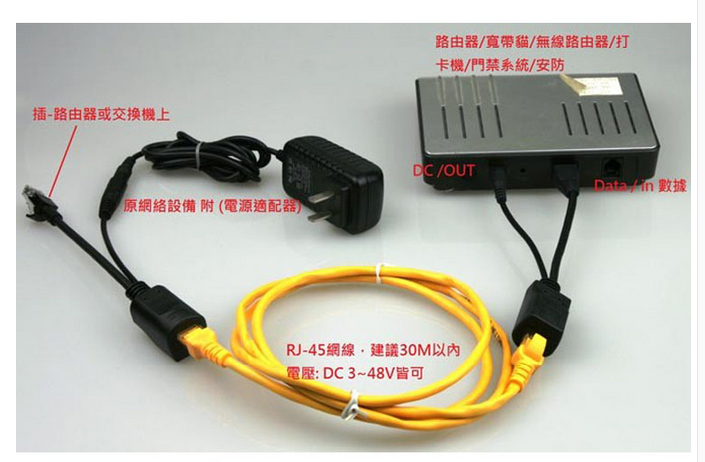

实物图

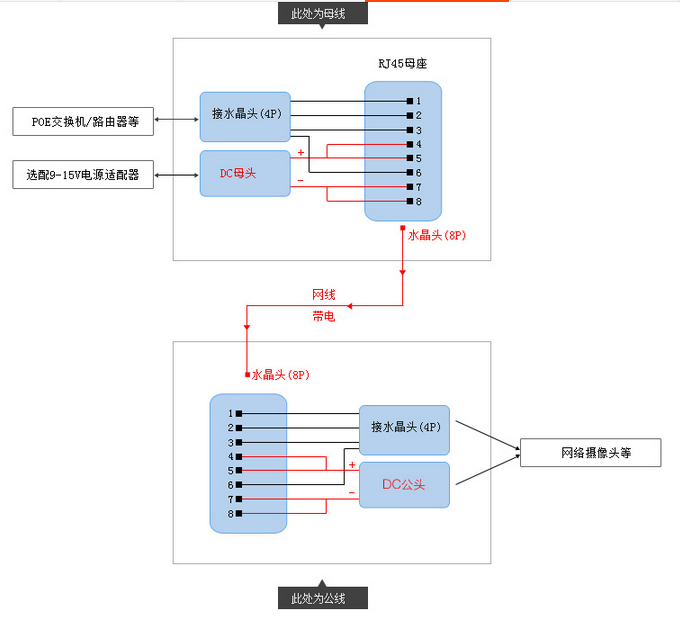

特别说明:此为12V直通型POE分离器工作原理示意图,不变压,仅限于150V以下使用!
使用poe交换机须降压
测试内容
步骤,将OLT(EL6000-P8-A)通电,ONU的供电通过POE连接线经过百米(或50米)超五类室内网线(注:为普通网线)给另外一台onu供电,电源适配器规格为12V/1A与12V/0.5A,ONU型号有EN614-X,EN614-XR,EN604-W-GMT,EN604-GR,本次poe连接线只支持百兆速率传输,具体的测试情况请参见下表:
电源规格 | 12V/0.5A | 12V/1A | ||
网线长度 | 50米 | 100米 | 50米 | 100米 |
EN614-X | ONU正常注册(100米时电路板电压为10.35V) | ONU正常注册(100米时电路板电压为10.35V) | ||
EN614-XR | ONU正常注册 | ONU正常注册 | ||
EN604-W-GMT | ONU正常注册 | ONU正常注册 | ||
EN604-XR1 | ONU正常注册 | ONU正常注册 | ||
EN604-GR | ONU正常注册 | ONUPON灯不亮测试电路板电压9.7V | ONU正常注册 | ONUPON灯不亮测试电路板电压9.7V |
