无线网桥
发表于:2018-11-23 浏览628次 |
1.名词解析:
无线网络的桥接,利用无线传输方式实现在两个或多个网络之间搭起通信的桥梁。
2.分类:
通信机制上分为电路型网桥和数据型网桥。
3.特性:
无线网桥除了具备有线网桥的基本特点之外,无线网桥工作在2.4G或5.8G的频段,方便部署。
4.2.4G和5.8G比较:
穿透力 | 抗干扰 | |
5.8G | 强 | 弱 |
2.4G | 弱 | 强 |
5.传输数据:
无线网桥传输标准常采用802.11b或802.11g、802.11a和802.11n标准,802.11b标准的数据速率是11Mbps,在保持足够的数据传输带宽的前提下,802.11b通常能够提供4Mbps到6Mbps的实际数据速率,而802.11g、802.11a标准的无线网桥都具备54Mbps的传输带宽,其实际数据速率可达802.11b的5倍左右,目前通过turb和Super模式最高可达108Mbps的传输带宽;802.11n通常可以提供150Mbps到600Mbps的传输速率。
6.关于几种常见称谓:
发射端&接收端:
以工地监控项目部和塔吊为例:
项目部 | 塔吊 | |
网络 | 发射端 | 接收端 |
数据 | 接收端 | 发射端 |
7.应用:
无线网桥在实际中将如何运用架设,再此推荐几种可采用的架设方案:

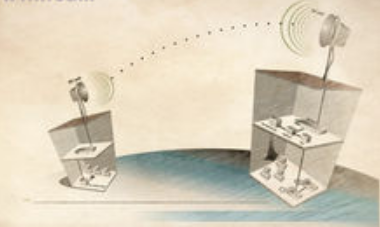

(1)点对点:
点对点型(PTP),即“直接传输”。无线网桥设备可用来连接分别位于不同建筑物中两个固定的网络。它们一般由一对桥接器和一对天线组成。两个天线必须相对定向放置,室外的天线与室内的桥接器之间用电缆相连,而桥接器与网络之间则是物理连接。

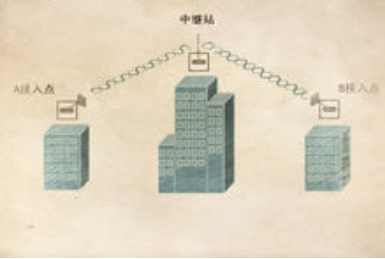

(2)中继:
即“间接传输”。BC两点之间不可视,但两者之间可以通过。
一座A楼间接可视。并且AC两点,BA两点之间满足网桥设备通讯的要求。可采用中继方式,A楼作为中继点。BC各放置网桥,定向天线。A点可选方式有:Ⅰ放置一台网桥和一面全向天线,这种方式适合对传输带宽要求不高,距离较近的情况;Ⅱ如果A点采用的是单点对多点型无线网桥可在中心点A的无线网桥上插两块无线网卡,两块无线网卡分别通过馈线接两部天线,两部天线分别指向B网和C网;Ⅲ放置两台网桥和两面定向天线。
(3)点对多点:
由于无线网桥往往由于构建网络时的特殊要求,很难就近找到供电。因此,具有PoE(以太网供电)能力就非常重要,如可以支持802.3af国际标准的以太网供电,可以通过5类线为网桥提供12V的直流电源。一般网桥都可以通过Web方式来进行管理,或者通过SNMP方式管理。它还具有先进的链路完整性检测能力,当其作为AP使用的时候,可以自动检测上联的以太网连接是否工作正常,一旦发现上联线路断线,就会自动断开与其连接的无线工作站,这样被断开的工作站可以及时被发现,并搜寻其他可用的AP,明显地提高了网络连接的可靠性,并且也为及时锁定并排除问题提供了方便。总之随着无线网络的成熟和普及,无线网桥的应用也将会大大普及。
8.无线网桥的工作方法
这些独立的网络段通常位于不同的建筑内,相距几百米到几十公里。所以说它可以广泛应用在不同建筑物间的互联。同时,根据协议不同,无线网桥又可以分为2.4GHz频段的802.11b或802.11G或者802.11GN以及采用5.8GHz频段的802.11a或802.11an无线网桥。无线网桥有多种工作方式,每种差别略有差异,但是原理相同:网桥、AP、APC、透传客户端,中继模式、路由模式等。特别适用于城市中的近距离、远距离通讯.它有2种接入方式,IP接口接入,IP+E1双接口接入。
无线网桥的典型应用:
-无线覆盖-
-点对多点-
无线网桥通常是用于室外,主要用于连接两个网络,使用无线网桥不可能只使用一个,点对点必需两个以上,而AP可以单独使用。无线网桥功率大,传输距离远(最大可达约50km),抗干扰能力强等,不自带天线,一般配备抛物面天线实现长距离的点对点连接。
现在市面上已经出现了802.11n的无线网桥,传输速率可达到300Mbps以上。不过由于各种因素的影响,实际速率远远低于商家标榜的数值。但相对于11g的速率的确提高了很多,这也使得我们要求高带宽,高传输速率成为可能。随着技术的不断发展,相信有更多的新产品会随着新技术的出现而衍生出来 。
9. 网桥的应用--监控视频
l 一般的专线不能提供足够的带宽;
l 即使不考虑价格,有些场合无法租用到线路;
l 有些场合根本无法采用有线链接;
l 多专线路由器的管理费用和复杂度高;
l 不宜布线的室内外环境;
l 适宜远距离传输,如:河流湖泊的水纹监控;
l 适宜移动作业环境,如:指定区域的车载监控;
l 临时搭设的环境,如:短期作业的施工工地;
l 原有光纤网络的链路备份与临时抢修;
l 光纤与视频线监控系统的线路更换;
l 集团公司联网、平安城市、平安乡村视频监控系统等。
