金钱猫EOC设备与CMTS的兼容性测试
来源:金钱猫科技股份有限公司 发表于:2018-11-07 浏览462次 |
l 设备安装调试

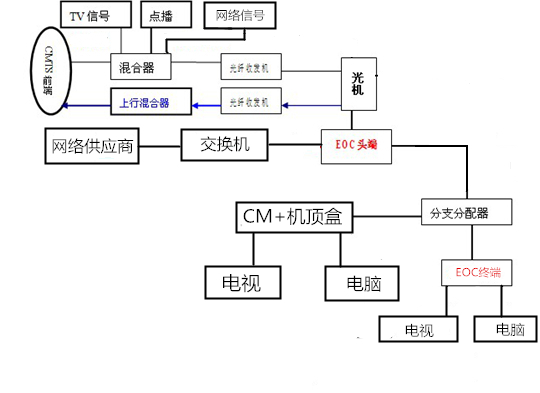

1.设备测试组网图:
2.设备安装步骤:
信号从机房由光机传输到EOC局端,和网络供应商提供的网络信号同时输入局端,经局端调制混合通过CATV同轴电缆传输到CM、EOC终端;在测试中,电视信号可直接使用,信号通过EOC终端解调可实现宽带上网业务,信号通过CM解调可实现宽带上网和电视互动点播等业务。
Ø 局端设备
1. 掉电旁路调试: 局端不上电,将光机电视信号接入局端TV输入口,在局端混合输出口测试是否有电视信号输出,插入损耗小于1dB。
2. 局端上电调试: 接入电源,检测局端电源指示灯是否正常亮,并检测局端输出口网络信号输出电平是否在100db-115db之间。
3. 网络信号调试: 将交换机与局端网络口用网线相连,经过MH7440F端口混合输出到MT706R、MT706WR或CM,查看是否可以进行通过网线上网或无线网络上网,确保网络信号正常输入局端设备。
4. 局端连接调试: 在局端输出口用同轴线连接一台EOC终端设备、一台CM,在EOC终端设备、CM上连接一台PC电脑,将电脑IP改为与局端同一个网段,在EOC终端、CM猫ping头端,查看是否ping通,并登入web界面,查看web页面是否正常显示,再将PC的IP改为自动获取,并在EOC终端测试是否能够上网,在CM猫上测试是否能互动点播和上网等业务。
Ø 终端设备
1、验证EOC终端是否能够实现上网业务。
2、验证CM是否能够实现上网业务、互动点播业务。
l 测试规范
(1)测试环境:
(2)测试步骤:
1.按图连接设备。
2.在EOC终端上接电脑,测试是否能够上网。
3.在CM接机顶盒和电脑,测试是否能够进行上网和互动点播业务。
(3)测试结论:通过
l 测试总结
通过对金钱猫AR74 EOC设备的各项性能现场检测,我们得出的结论是:
1、金钱猫有源EOC产品,采用Homeplug AV技术标准,高通AR74芯片方案,符合广电总局EOC技术推荐标准。
2、在实际环境下,金钱猫EOC产品可以兼容现有的CMTS+CM组网设备,对CMTS+CM组网下的宽带业务和互动点播业务无影响,能保证原有的宽带业务和互动点播业务同时正常进行。
3、金钱猫EOC产品能支持宽带业务和互动点播业务,并且能保证业务的稳定运行。
综上所述,金钱猫AR74 EOC产品测试性能优越,完全适应同轴电缆网络,适合发展宽带业务及互动点播业务。
金钱猫科技
