EPON常见故障处理--光路问题
发表于:2018-10-25 浏览896次 |
1.按故障发生位置来分,可分为OLT故障、ONU故障、ODN故障以及和EPON系统相关联的其它设备故障;
2.按业务类型来分,可分为宽带业务故障、语音业务故障、组播业务故障、E1业务故障等;
3.按导致故障的原因来分,可大体分为硬件故障、软件故障:
(1)硬件故障:
光路问题 、MDU硬件安装问题
(2)软件故障 :
性能故障、数据错误故障、误操作故障等;
4.按故障发生的时间段来分,可分为开局阶段故障、维护阶段故障。
通过上述判断和定位,确定故障范围和故障逻辑节点。缩小排查范围,便于快速定位。
二、光路问题

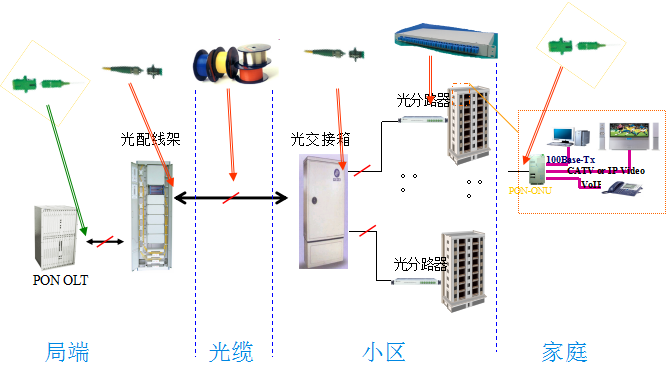

1.EPON 网络连接节点
2、光功率要求
OLT:
接收光功率: -6~-27 (1310nm)
发送光功率: +7~+2 (1490nm)
ONU:
发送光功率: +4~ -1 (1310nm)
接收光功率: -8~-24 (1490nm)
3、各组件引入衰减
下行 | 波长 | 1490nm |
光纤衰减系数 | 0.36db/km | |
Splitter 插损(1:n) | 10lg(1/n) | |
法兰引入的插损 | 0.5db/个 | |
熔接头引入的插损 | 0.1db/个 | |
上行 | 波长 | 1310nm |
光纤衰减系数 | 0.42db/km | |
Splitter 插损(1:n) | 10lg(1/n) | |
法兰引入的插损 | 0.5db/个 | |
熔接头引入的插损 | 0.1db/个 |
4、光纤连接器产生的衰减
PC
Physical Contact
微球面研磨抛光。
回波损耗≥40dB,常用于电信网络,传输数据和语音信号。
蓝色接头。
APC
Angled Physical Contact。
呈8度角并做微球面研磨抛光。
回波损耗≥60dB,常用于有线电视网络,传输CATV信号。
绿色接头。
注意:
对接时应该用同种接口对接,不同接口对接时需要转换器;
APC和PC的接头对接衰减比较大,会引起3dB左右的衰减;
现场可以通过接头颜色来区分APC和PC接头.APC接头是绿色的,PC接头是蓝色的。
5、组件和连接问题
(1) 光纤不能打结或过度弯曲
(2) 光纤接口不干净
(3) 法兰盘或光分路器损坏 (可以用光功率计在组件两侧进行测量,如果超过标准值,可确认损坏)
(4) 光路距离超过最大标准距离:20Km (一定要支持的话,需要调整OLT上MAXRTT参数来配置开通,但是这样PON口下可支持的ONU个数以及吞吐量都受到限制,不建议)
(5) 光模块损坏(测试开通时要注意不得将ONU不通过分光器或者衰减器直接和OLT连接,容易损坏OLT的光模块)
6、上行光信号干扰
按照EPON工作原理,下线采用广播方式,上行采用TDMA的方式,即在上行方向,ONU的发生时刻和发送长度由OLT进行控制,ONU的工作模式是:
在分配到的时刻,打开激光器,发动数据,在发送指定长度的数据后,关闭激光器;
在未分配的时间内,保持激光器关闭;
因此ONU的激光器具有突发特性,即能够在短时间内打开并稳定激光器,开始发送数据,数据发送完成后迅速关闭激光器;
正常的时隙传送图如图1所示,图中红色部分为时隙保护间隔中间可能存在的背景光噪声;

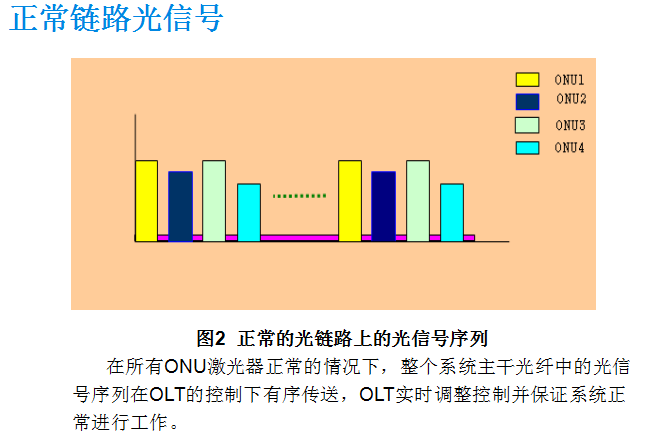

图2示出了一个正常的光链路上的光信号序列。
7、异常链路光信号
当PON系统主干光纤的光路中,光信号的传输序列不是按照OLT的控制进行的时候,即为光路发生异常,异常的光路会导致OLT收到的ONU数据出现错误,从而进一步导致测距失败,ONU失去控制,系统工作中的两个或多个ONU出现异常,甚至系统中所有的ONU均不能正常工作。
导致光路异常的原因主要是因为有两种:
一个或几个ONU的光激光器工作出现异常;插入了连续发光的其他设备,即非 EPON的ONU;
其中ONU激光器异常有两种情况:
(1)激光器开关时间异常,即ONU激光器没有在要求的时间内关闭或打开,因为时间延迟导致与相邻的ONU光信号发生冲突;

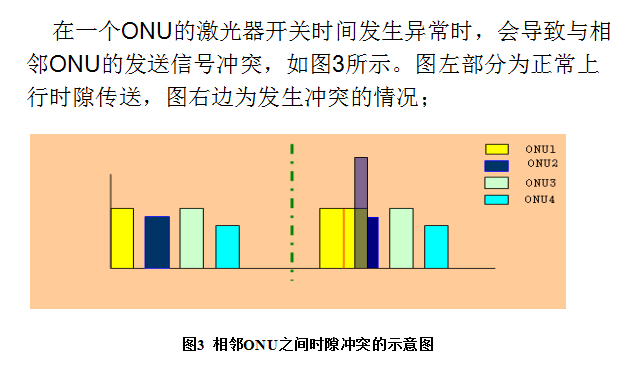

图3所示中,由于ONU1的激光器关闭时间延迟,导致与ONU2的数据发送发生冲突,在光链路上会形成一个光功率的叠加,使得数据到达OLT时,OLT数据接收错误,同时会导致对ONU的RTT时间计算(测距)发生错误,使得ONU1和ONU2的下次数据发送和接收继续保持错误。
在这种情况下,因为ONU1的激光器关断功能异常,一般是ONU1和ONU2会发生现网故障,但是其他ONU会保持正常。
(2)激光器发生无法关断的故障,长时间保持发光;

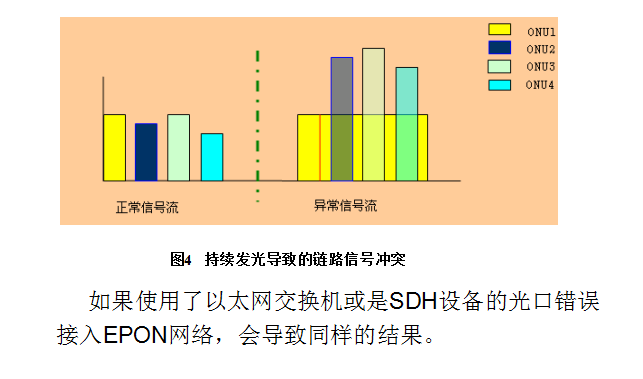

在ONU的激光器发生关断故障,即保持长时间发光时,会使得该ONU的光信号与其他所有ONU的信号发生叠加,如图4所示。这种冲突可以分为两种情况:
如果故障ONU的光功率较弱,对其他ONU的光信号功率而言可以作为噪声,OLT侧通过调整接收器的AGC可以正常获取到其他ONU信号,此时出ONU1会出现故障外,不会影响系统中其他ONU的工作;
如果故障ONU的光功率较强,则对其他ONU的光信号功率会形成强干扰噪声,使得OLT无法获取其他ONU的测距和数据信息,从而影响系统中其他所有ONU的工作;
8、光路问题诊断步骤
光路问题会引发一个ONU或多个ONU无法注册,经常掉线,或者注册正常,但是业务丢包严重,用户体验异常。建议按照下面步骤进行问题诊断:
一个ONU注册不上,或者经常离线:对光路配置或连接情况进行检查;
某个ONU的用户反映业务慢或有中断,要检查历史告警;
如发现有大量光路告警(误码率,错误帧,帧差错率等 ),就需要对光路进行检查。原则上系统中不应该存在这类光路告警。
9、单个ONU异常 的可能原因
(2) 支路光纤连接错误;
(3) 支路光纤断;
(4) 光纤距离过长;
(5) 光纤衰减过大/小;
(6) 对应的光纤接口、法兰盘、光分路器不干净或有损伤;
(7) ONU光模块损坏;
(8) ONU光模块接收灵敏度过低;
(9) ONU其它故障;
10、单个ONU异常 的处理建议
(1) 检查是否启用了硬件认证: 硬件认证启用后,不会自动发现ONU,缺省不会配置硬件认证;
(2) 检查或更换支路光纤,光纤接口,光分离器等器件;
(3) 测试OLT处下行光功率,看是否过高或过低:如果下行光功率过低,可能光模块发光强度过低;如果下行光功率过高,有可能是OLT发光强度太高,需要更换OLT PON口光模块;
(4) 测试ONU处下行光功率,看是否过高或者过低:如果下行光功率过低,可能是光路衰减过大,需要对光路进行检查;如果下行光功率过高,有可能是OLT发光强度太高或者分光比比较低,要增加衰减;
(5) 检查OLT的MAXRTT设置:如果怀疑是光纤过长,可以把MAXRTT调整大一些看能否发现ONU。如果调大了后,能发现ONU,可使用测距命令测试一下ONU的距离,一般MAXRTT 缺省为20公里,通过上述方式发现ONU距离超过20公里,还是应调整和缩短光路,不建议超出标准距离使用,以免不稳定;
(6) 更换ONU光模块;
(7) 更换ONU;
11、多个ONU异常的可能原因
如果出现一个OLT PON口下某几个或所有ONU无法注册,或频繁上下线异常,则有可能下述原因:
(1) OLT PON口被禁用;
(2) OLT启用了硬件认证;
(3) 主干光纤连接错误;
(4) 主干光纤断;
(5) 光纤距离过长;
(6) 光路衰减过大/小;
(7) 光纤接口、法兰盘、光分路器不干净或有损伤;
(8) OLT光模块损坏;
(9) OLT光模块接收灵敏度过低;
(10) 有ONU上行光信号干扰或者下面接有长发光的其它设备;
(11) OLT其它故障;
12、多个ONU异常的处理建议
(1) 在OLT上查看OLT 接口状态:看端口是否被关闭,如果关闭的话应打开;
(2) 检查是否启用了硬件认证:如果启用,关闭硬件认证检查能否发现ONU;
(3) 检查OLT的MAXRTT设置:如果怀疑是光纤过长,可以把MAXRTT调整大一些看能否发现ONU,不建议超出标准距离使用,以免不稳定;
(4) 测试OLT处下行光功率: 如果下行光功率过低,可能光模块发光强度过低;如果下行光功率过高,有可能是OLT发光强度太高;此时一般需要更换OLT PON口的光模块;
(5) 检查或更换主光纤:检查光纤接口,光分路器等器件;
(6) PON下有长发光设备,导致所有都不能注册或注册不稳定,识别方法:
① 查看OLT接口下ONU状态:如果只有一个ONU能够注册,其它ONU无法注册,则有可能是这个ONU长发光;
② 在断开OLT的情况下测试上行光功率:如果有光功率,ODN网络中可能接入了光猫等长发光的设备或者有ONU长发光,需要排查。对于可能长发光的ONU,需要一一关闭ONU,找出问题ONU;
(7) 更换OLT PON口或线卡,看是否正常;
