水产养殖一体化监控系统

水产养殖一体化监控系统包括养殖基地常规监控子系统、水下生物动态监控子系统、前端NVR存储、养殖池环境在线监控子系统和入侵报警等主要内容。本方案对养殖基地常规监控子系统、水下生物动态监控子系统、前端NVR存储进行描述，特别是在养殖池内实施全方位视频监测，养殖基地内根据实际需要布设相应数量的枪机和球机，建议在每个养殖池内至少安装1个网络枪机和1个网络球机（海水养殖建议用防腐蚀系列），一个养殖基地依据建设规模配备1-3台NVR，用于前端视频存储备份。

1.1养殖基地常规监控子系统

养殖基地内监控摄像机主要有网络枪机和网络球机2种类型，网络枪机一般为定焦镜头，用于固定视场角监控；网络球机为变焦镜头，360°旋转变倍看细节。

网络枪机主要布设在养殖基地内主干道、主要建筑及养殖池内部看全景，对水面上的动态活动和进出重要区域的人员、车辆行为活动进行跟踪拍摄并记录。

网络球机主要布设在水产养殖池内，查看室内高清画面，掌握养殖池水面状况，并可根据实际需要变倍看细节，可以看到饲料抛投、鱼药撒喂、鱼儿浮头呼吸等情况。

针对水产养殖高温高湿、腐蚀性强的环境，特别是海水养殖环境中布设摄像机的要求，推荐采用316L不锈钢防腐蚀系列摄像机，以抵御海水海风的侵蚀，极大地延长摄像机的使用寿命。

1.2水下生物动态监控子系统

采用水下摄像机对水下1-10米及1-50米深度的水环境进行实时监控，用户可通过视频监控系统实时查看水下鱼、虾、贝、蟹等水生生物的活动状态，水下相机具有防水防腐蚀性能，通过长期部署，对水生动物活动无明显影响，便于及时发现病死个体或异常情况，做应急处理，更有机会发现鱼病的前期征兆，挽回生产者不必要的损失。

图1. 水下摄像机形态

水下摄像机依据水体浑浊度的不同，其可视距离也不一样，通常在较为干净的水体环境中能见距离可达4-5米，1-2米范围内清晰可见。

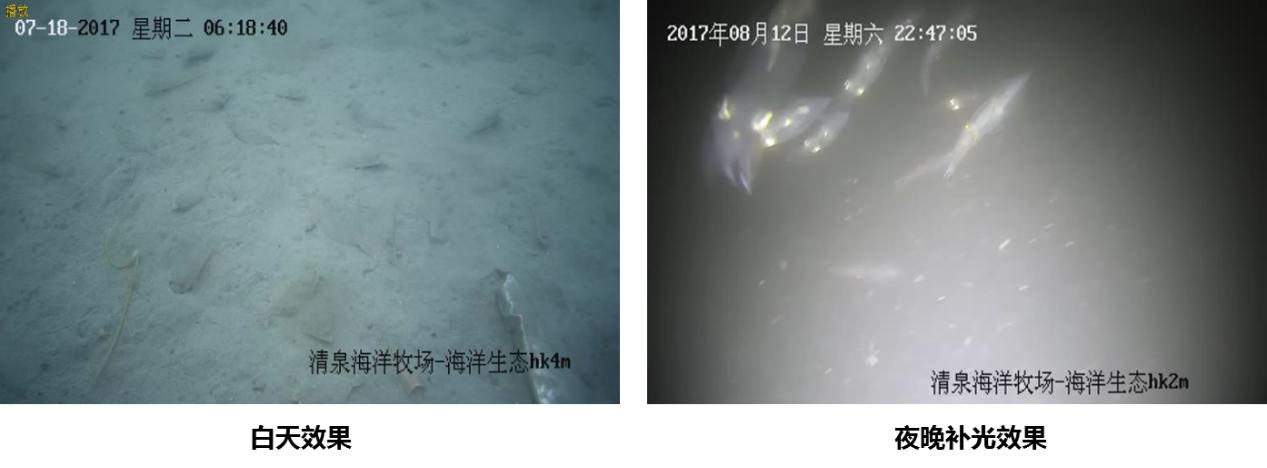

图2. 水生动物活动情况监控效果

水下摄像机根据使用环境的不同大致可分为淡水浅水型和海水深水型2种类型，浅水型可满足水下10m内长期监控的需求；深水型采用316L不锈钢外壳，表面喷涂防腐蚀涂层，并自带海洋专用防腐蚀线缆，可满足水下50m水深长期监控的需求。

除查看水下生物动态外，还可兼顾不法人员潜水偷采的安防监控需求。

水下摄像机及水质监测传感器跟岸上动环设备的传输方式为有线传输，岸上动环设备与监控中心之间的传输方式可以为有线或无线传输。

1.3 NVR前端存储子系统

NVR融合了多项专利技术，采用了多项IT高新技术，如视音频编解码技术、嵌入式系统技术、存储技术、网络技术和智能技术等。它既可作为NVR进行本地独立工作，也可联网组成一个强大的安全防范系统。

为保证前端监控视频播放的实时性和独立性，监控视频可增加前端NVR存储方式，关键数据传输至监控中心CVR上。NVR功能特色如下：

1) 专业可靠

l 专业的嵌入式软硬件设计，系统运行稳定可靠；

l 支持冗余电源，独创的双操作系统设计，充分保障设备运行可靠性；

l 全插拔模块化设计，简单易维护；

l 支持网络摄像机断网智能补录(ANR)；

l 支持硬盘热插拔，支持RAID；

l 支持RAID扇区冗余技术，充分保障硬盘应用可靠性；

l 支持N+1热备功能，一台工作NVR异常下线时，热备NVR接管异常NVR工作，提升数字通道存储的可靠性。

2) 智能联动

l 支持场景变更侦测，区域入侵侦测，音频异常侦测，虚焦侦测，移动侦测，人脸侦测等多种智能侦测接入与联动；

l 支持智能搜索、回放及备份功能，有效提高录像检索与回放效率；

3) 丰富应用

l 支持网络容错以及多网络IP设定等应用；

l 支持IPC集中管理，包括IPC参数配置、信息的导入/导出、信息的实时获取、语音对讲和升级等功能；
