监控摄像机的几种供电方式介绍

一． 点对点供电：摄像机电源直接就近供电，拉电线到摄像机位置接电源适配器供电。

 适合场景：单个摄像头、取电方便的地方。

 缺点：每个点都要安装一个电源，施工较麻烦。拉电线困难，耗材大。

    二． 集中供电：使用集中供电方案时，应确保集中供电设备总容量大于后级各负载业务容量之和。同时，也要考虑前级线缆线径应满足后级所有负载的电流量线径需求。

  缺点：直流低压供电传输距离过远电压损耗高，传输过程中抗干扰能力差。

第一，POE 供电交换机供电： POE 供电是在现有的以太网布线基础架构不作做何改动的情况下，在为一些基于IP的终端（如IP电话机、无线局域网接入点AP、网络摄像机等）传输数据信号的同时，还能为此类设备提供直流供电的技术。具有安装方便、管理便利、省事省力的特点。PoE交换机是具有PoE供电功能的交换机。

第二，集中供电器+电源和信号合成器/电源和信号分离器的供电方式。

具体如下图：

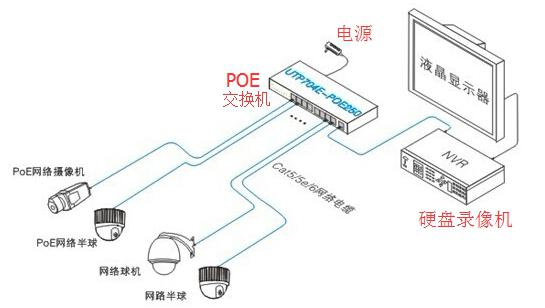

交换机支持PoE：

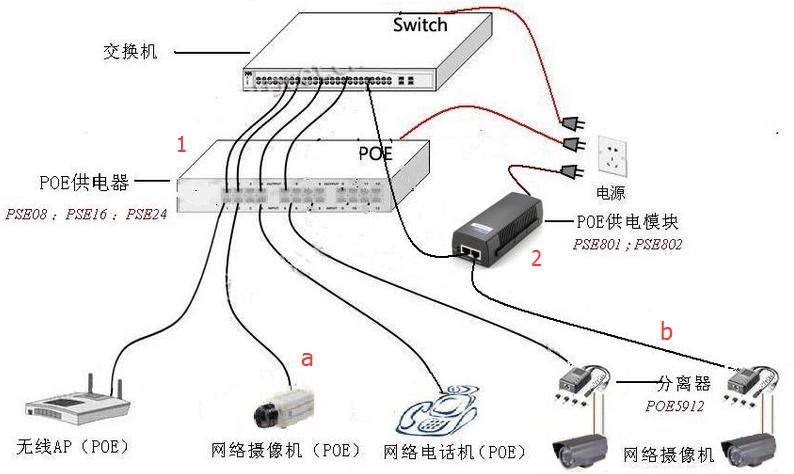

交换机不支持POE：

分四种使用情况：

     1，交换机和终端都支持PoE

      就向上面说的，两边都支持就最简单了，把PoE交换机直接通过网线接到支持PoE供电的无线AP和网络摄像机上。但也需要注意下，确定它们是不是标准的PoE设备，而且要确定购买的网线是标准的，质量要有保证。

     2，交换机支持PoE，终端不支持PoE

      这样的情况不能直接连接，需要用到PoE分离器。PoE交换机出来接PoE分离器再接设备，PoE分离器将电源分离成数据信号和电力，有两根输出线，一根是电力输出线，一根是网络数据信号输出线即普通网线。电力输出有5V/9/12V等，可以匹配各种DC输入的非PoE受电终端，支持IEEE 802.3af/802.3at标准。数据信号输出线即普通网线直接接到非PoE受电终端的网口即可。

     3，交换机不支持PoE，终端支持PoE

      交换机不支持PoE的情况就要用到PoE供电器了，交换机出来接PoE供电器再接受电设备，PoE供电器将电力加到网线上之后传输给终端。这种方案利于扩展原有的布线网络，对原有网络没有影响。

     4，交换机不支持PoE，终端也不支持PoE

      两者都不支持的情况下，如果你还是想实现PoE，那就交换机出来接PoE供电器，再接PoE分离器，最后传输给终端。
